Пассивная защита от БПЛА

Проектирование и монтаж пассивных систем защиты от БПЛА

Пассивная защита — это последний рубеж обороны. Если средства радиоэлектронной борьбы (РЭБ) не смогли подавить канал управления, а ПВО не сбила дрон на подлете, задача пассивной системы — физически остановить аппарат или инициировать подрыв боевой части на безопасном расстоянии от критически важного узла.

Нормативная база и принципы проектирования

Долгое время эта сфера регулировалась разрозненными методичками, но в 2024-2025 годах в РФ начала формироваться четкая нормативная база. Основополагающим документом при проектировании сейчас является СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных воздушных судов».

Этапы проектирования (Согласно СП и практике):

1. Категорирование угрозы:
   • FPV-дроны (камикадзе): Малые габариты, высокая скорость (до 150 км/ч), кумулятивные или осколочные заряды. Требуют мелкоячеистой сетки.
   • Тяжелые коптеры («бомбардировщики»): Сброс боеприпасов (минометные мины, ВОГ) с высоты. Требуют «зонтов» над объектом (верхняя полусфера).
   • Дроны самолетного типа: Большая масса ВВ (от 20 до 50+ кг). Требуют жестких тросовых систем для разрезания крыла или преждевременной детонации.
2. Расчет «дистанции отрыва» (Stand-off distance):
   Критически важный параметр. Если сетка остановит дрон, но он взорвется вплотную к резервуару с топливом, защита не сработала.
   • Для кумулятивных зарядов (РПГ, ПГ-7): Сетка/решетка должна быть на расстоянииминимум 70 см(лучше 1.5–2 м) от защищаемой поверхности. Это рассеивает кумулятивную струю и снижает бронепробиваемость.
   • Для фугасных зарядов: Дистанция рассчитывается исходя из взрывостойкости объекта, чтобы ударная волна не вызвала детонацию содержимого или обрушение стен.
3. Расчет нагрузок:
   • Ветровая нагрузка: Самая частая причина разрушения. Сплошная сеть имеет огромную парусность. При проектировании высоких конструкций (вокруг НПЗ, вышек) необходим расчет фундамента на опрокидывание.
   • Снеговая нагрузка и обледенение: Ячейка 50х50 мм зимой может забиться мокрым снегом, превратившись в парус или набрав критическую массу.

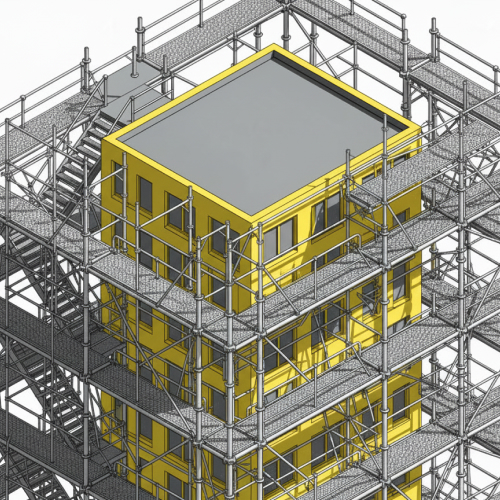

Монтаж на базе строительных лесов

Самое быстрое решение для промышленности — использование систем промышленных клиновых лесов в качестве каркаса.

• Не требуют сварки (пожаробезопасность на НПЗ), быстро собираются/разбираются, масштабируются.
• Вокруг объекта возводится "колодец" из лесов, сверху накрывается фермами.

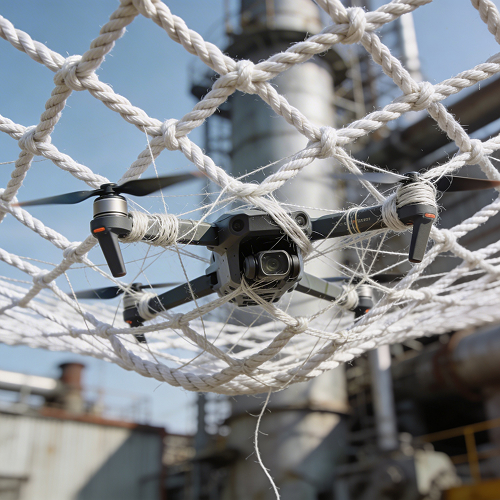

• Часто делают два слоя сетки. Верхний (грубый) — для инициации взрывателя, нижний (мелкий, улавливающий) — для удержания осколков.

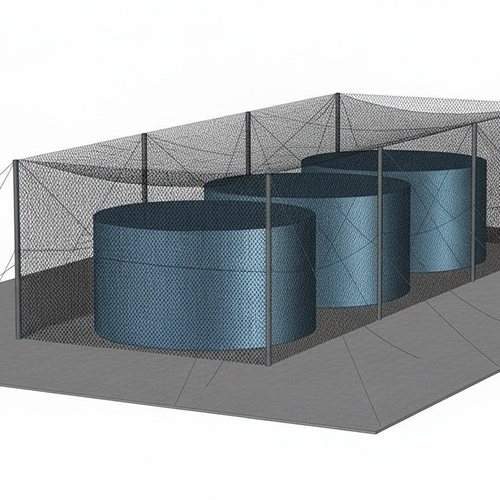

Капитальные тросовые системы

1. Фундамент: Устанавливаются бетонные блоки или винтовые сваи.
2. Опоры: Мачты высотой до 20-30 метров.
3. Натяжение: Между мачтами натягиваются несущие стальные тросы. Сетка не крепится жестко к опорам, она подвешивается на тросах через карабины или кольца (по принципу шторы), чтобы гасить кинетическую энергию удара.

Важно: При монтаже необходимо обеспечить доступ техники для обслуживания самого объекта. Сетки часто делают подъемными или сдвижными.
