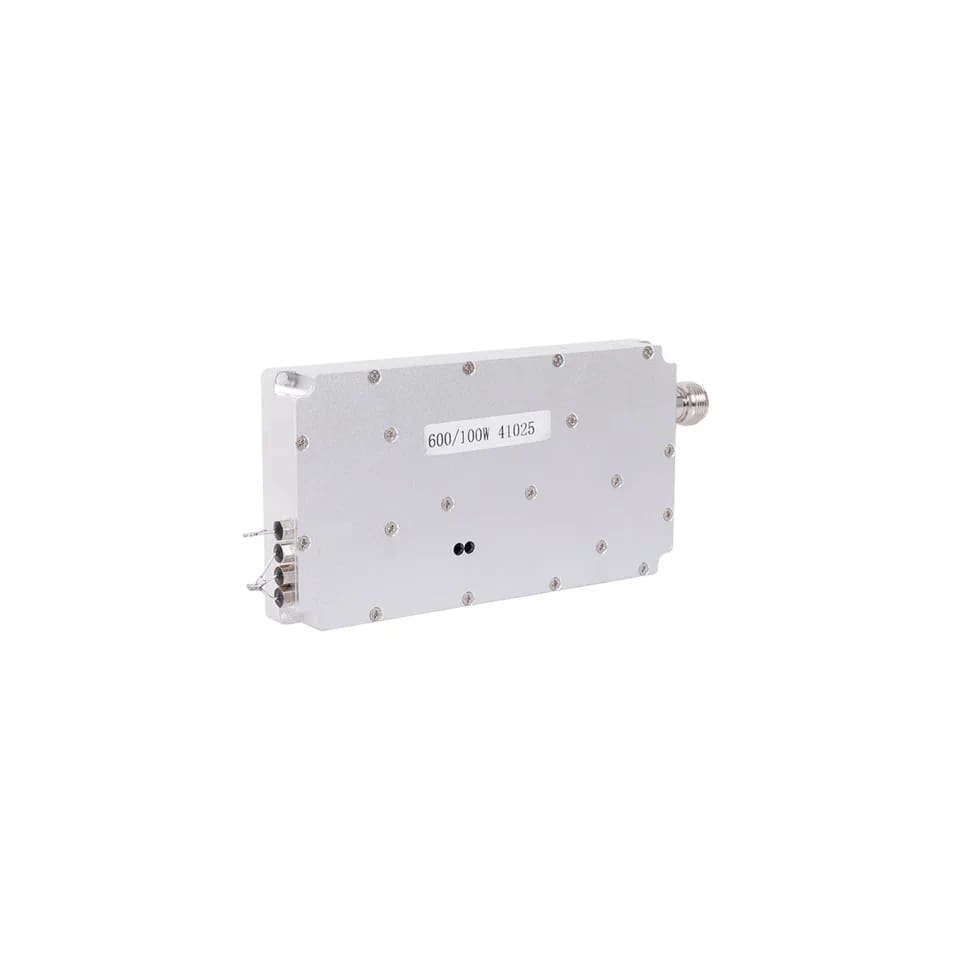

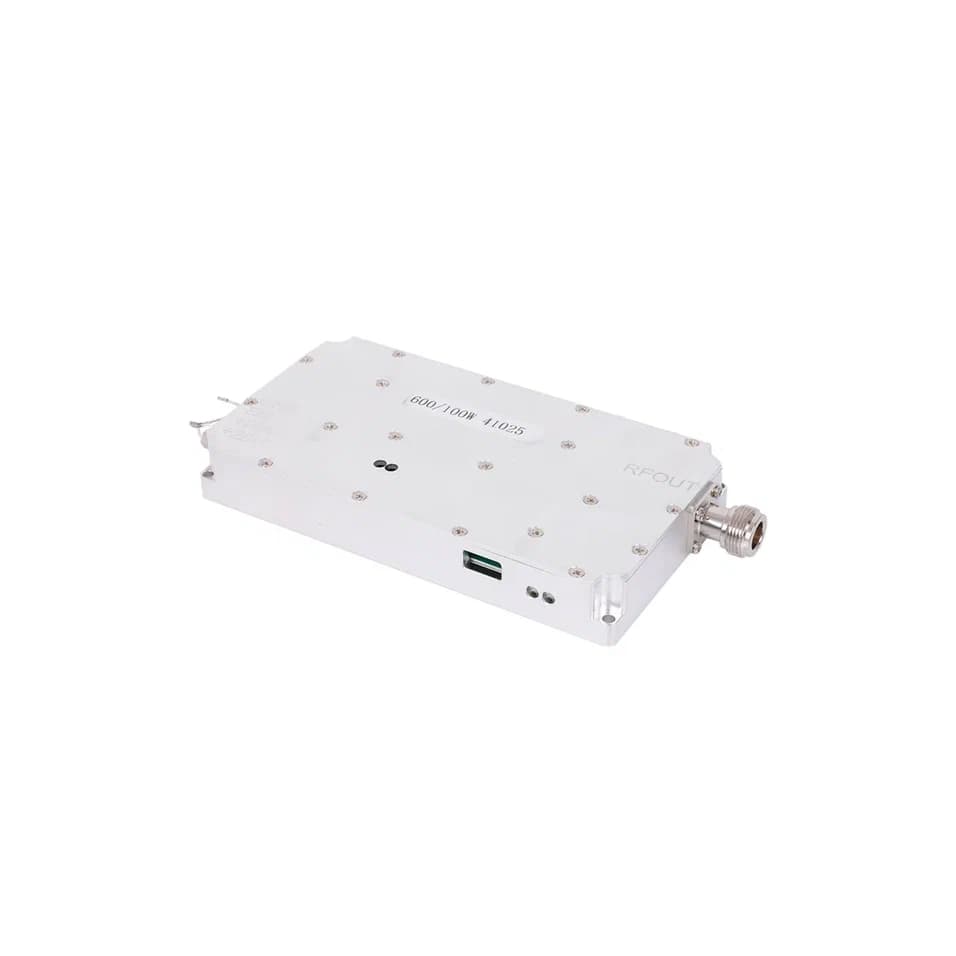

Модуль подавления специальных частот 100 Вт
Модуль подавления специальных частот 100 Вт можно купить на сайте компании Cornette Group в Москве — с доставкой по всей России.
Модуль подавления на 100 Вт предназначен для широкополосного подавления радиоканалов в специальных частотных диапазонах. Устройство питается от сети 24–28 В и обеспечивает максимальную выходную мощность 50 дБм (100 Вт) при токе 8–10 А. Сканирование по частоте осуществляется на скорости до 120 кГц с шагом 8 мкс, что позволяет эффективно перекрывать целевые сигналы в динамически изменяющихся условиях.
В качестве источника сигнала может использоваться настраиваемый генератор VCO, DDS или SDR, либо встроенный модулятор шума. Центральная частота и полоса пропускания регулируются механически с высокой точностью. Встроенный циркулятор и защита по КСВ (≤ 1.5) обеспечивают надёжную работу выходного тракта. Неравномерность в полосе не превышает 3 дБ, а отклонения усиления и мощности ограничены ±1 дБ в полном температурном диапазоне от –20 до +65 °C.
Корпус изготовлен из алюминия с пескоструйным покрытием, устойчив к вибрационным нагрузкам при установке в транспортных средствах. RF-выход — разъём N (гнездо), питание подаётся через стандартные положительный/отрицательный провод с опциональным управляющим входом. Габариты устройства составляют 150×57×23 мм — подходит для установки в ограниченное пространство мобильных или стационарных платформ РЭБ.
Основные характеристики
- Рабочий ток: 8 - 10 А, выход 100 Вт
- Скорость аналогового сканирования: 120 кГц, 8 μ/с
- Максимальная выходная мощность: 50±1 дБм (100 Вт)
- Максимальное усиление: 50±1 дБ
- Неравномерность в полосе пропускания: ≤ 3 дБ (пиковое значение)
- Регулировка полосы пропускания: Да, с помощью винта
- Центрирование: Да, с помощью винта
- Входное напряжение: 24-28 В
- Максимальная входная мощность: ≤ +10 дБм
- Опционально (если источник сигнала от абонента): Встроенная высокоскоростная модуляция шума
- Источник входного сигнала: Опционально (настраиваемый VCO, DDS или SDR)
- КСВ на выходе: ≤1.5, встроенный циркулятор, защита по КСВ
- Рабочая температура: -20～+65℃, работает исправно при высоких и низких температурах
- Стабильность усиления: ±1 дБ при -20℃～+65℃
- Стабильность мощности: ±1 дБ при -20℃～+65℃
- Разъем питания: Положительный и отрицательный провод (24-28 В, GND), опционально: провод управления включением
- Материал корпуса: Алюминий с естественным оксидным пескоструйным покрытием
- Требования к виброустойчивости: Соответствует нагрузкам при движении транспортного средства

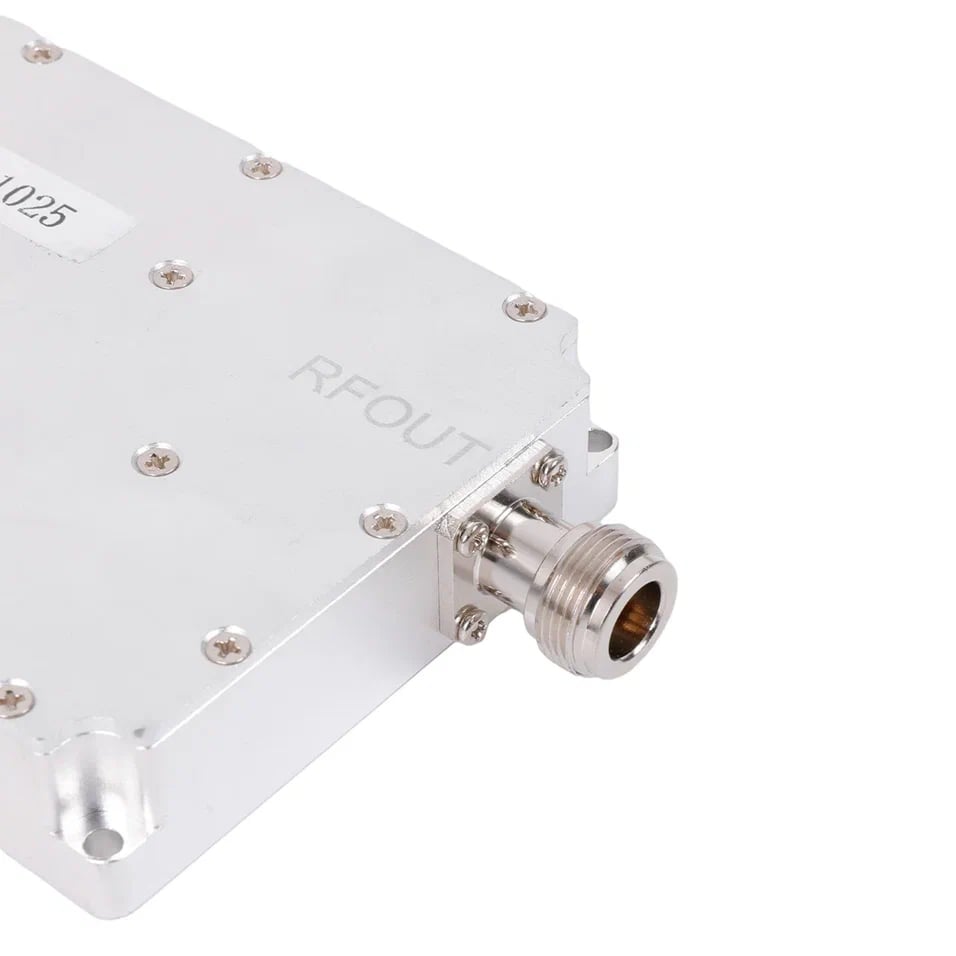

- Разъем RF-выхода: N (гнездо)
- Размер: 150×57×23 см
